Cara guna Studio Rajah STEM: Radas, Litar & Label

Susun radas makmal dan litar simbol piawai di kanvas berskala, tambah label pin, cetak versi lengkap dan kosong, atau hantar kuiz labelkan rajah ke Portal Murid — langkah demi langkah dengan gambar app sebenar.

Sebelum anda mula

Hanya log masuk yang wajib.

  1. Wajib
    Akaun SistemGuru.My (Percuma)Tool ini memerlukan log masuk.
  2. Pilihan
    Jadual WaktuPilihan Subjek bagi aktiviti Portal Murid.
  3. Pilihan
    Portal Murid (kelas & murid)Untuk aktiviti labelkan rajah.
  4. Pro
    Sambungan Google DriveHanya untuk Hantar ke Drive.
Contoh dalam panduan ini. Cikgu Nurul Aina (guru rekaan Sains T4/T5) menyediakan rajah Penurasan campuran pasir dan air berlabel (templat contoh) untuk kuiz label 4 Bestari, dan rajah litar siri (sel, suis, mentol, ammeter).

Apa yang berbeza ikut pelan

Semua ciri percuma selepas log masuk; Pro/Ultra menambah Google Drive. Tiada AI.

Ciri Studio Rajah STEMTetamuPercumaProUltra
Kanvas radas & litar, label, templatLog masukYaYaYa
PDF · Word · PNG (versi lengkap & kosong)—Ya (nota kaki)YaYa
Aktiviti Portal Murid (labelkan rajah)—YaYaYa
Hantar ke Drive— ProYaYa
AITiadaTiadaTiadaTiada

TetamuLog masuk diperlukan

Nombor merah pada setiap gambar sepadan dengan senarai di bawahnya. Klik atau ketik gambar untuk melihatnya dalam saiz penuh.

  1. Langkah 1 Tetamu perlu log masuk (percuma)

    Kad Studio Rajah STEM dalam hab Tools bertanda Percuma · log masuk. Tetamu yang menekan Buka mendapat tetingkap Daftar / Log masuk dan kembali ke tool selepas log masuk. Akaun Percuma sudah memadai untuk semua ciri kecuali Google Drive.

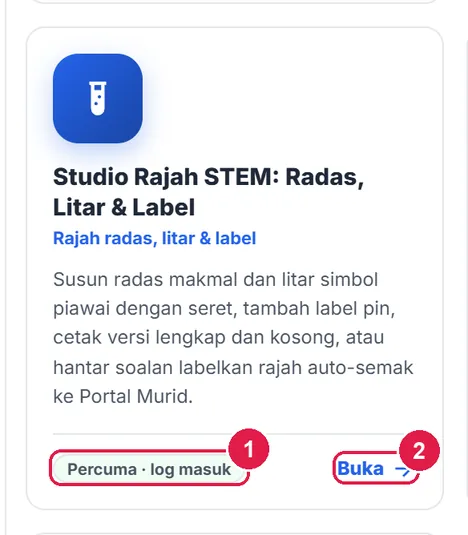

    Kad Studio Rajah STEM dalam hab Tools bertanda Percuma log masuk.
    1. Lencana akses.
    2. Buka.

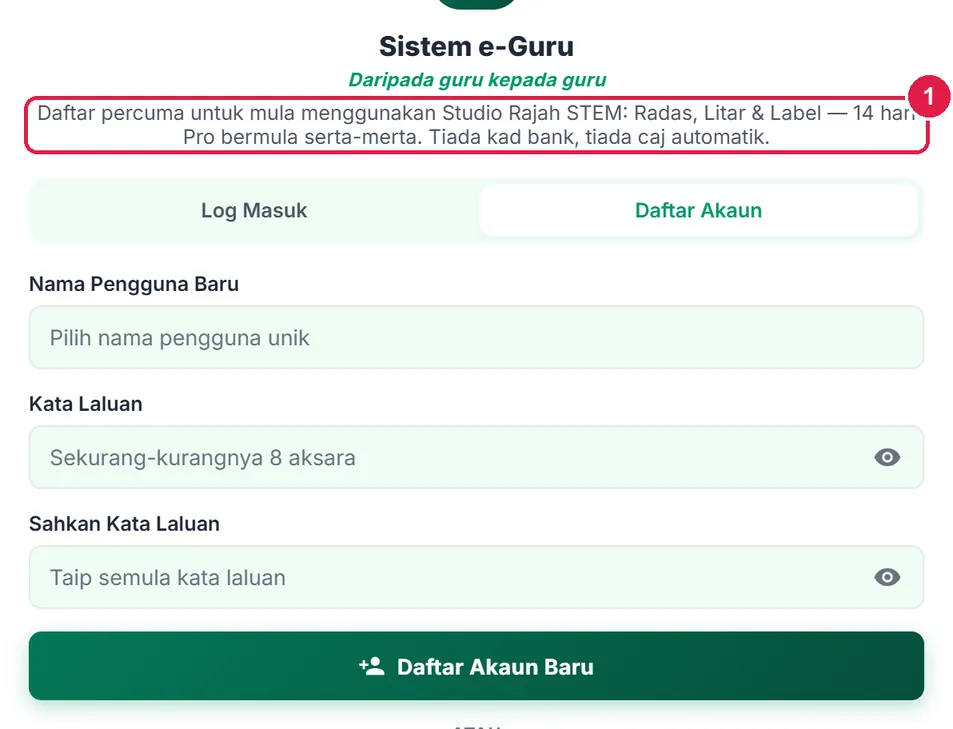

    Tetingkap Daftar percuma bagi Studio Rajah STEM.
    1. Tujuan log masuk.

PercumaBina rajah, label, lembaran & Portal

Semua langkah ini sama bagi Pro dan Ultra.

Nombor merah pada setiap gambar sepadan dengan senarai di bawahnya. Klik atau ketik gambar untuk melihatnya dalam saiz penuh.

  1. Langkah 1 Kenali halaman

    Tools › Subjek Saya (STEM) › Studio Rajah STEM, atau #tools-rajah-stem. Di atas: Tajuk rajah dan mod Radas · Litar · Label. Di kiri: palet (32 radas atau 25 simbol litar, semuanya dilukis kod — bukan imbasan), Templat contoh dan Kanvas (180 mm lebar; tinggi 90–240 mm; grid snap 2 mm). Di tengah: kanvas A4 berskala sebenar.

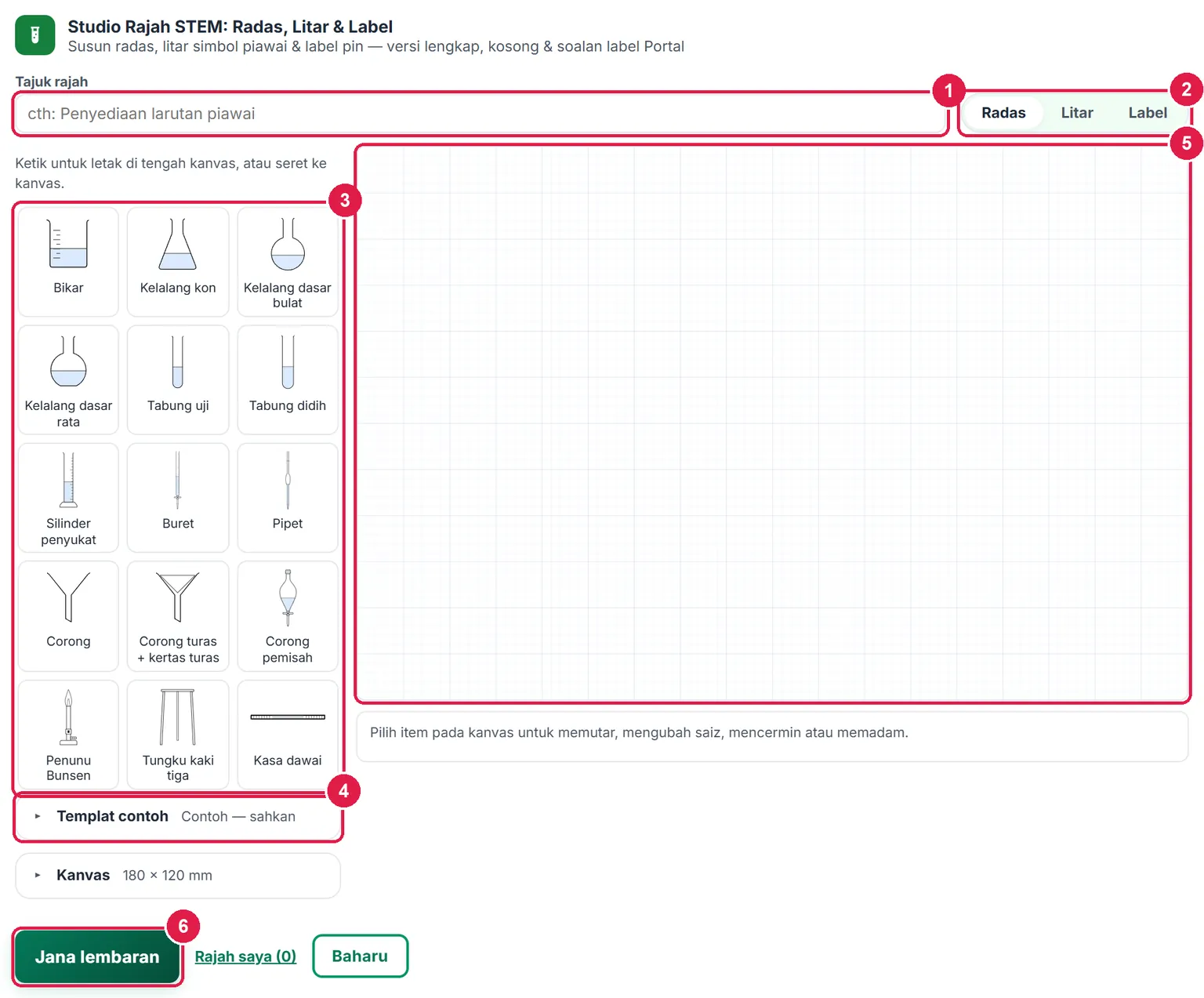

    Studio Rajah STEM: tajuk rajah, mod Radas/Litar/Label, palet radas, lipatan Templat contoh, kanvas kosong dan butang Jana lembaran.
    1. Tajuk rajah.
    2. Mod Radas / Litar / Label.
    3. Palet radas.
    4. Templat contoh.
    5. Kanvas.
    6. Jana lembaran.

  2. Langkah 2 Letak dan sunting radas

    Ketik radas dalam palet untuk meletaknya di tengah kanvas (atau seret ke kanvas dengan tetikus). Seret item untuk mengalih; kekunci anak panah menggerak, Delete memadam, Ctrl+Z buat asal.

    Pilih item untuk membuka panel: ⟲ / ⟳ 15°, − / + Saiz, Cermin, Ke hadapan / Ke belakang, Salin, Padam, ↶ Buat asal; bagi bekas — Aras cecair dan Warna; sesetengah radas ada pilihan sendiri (cth bilangan lubang penyumbat).

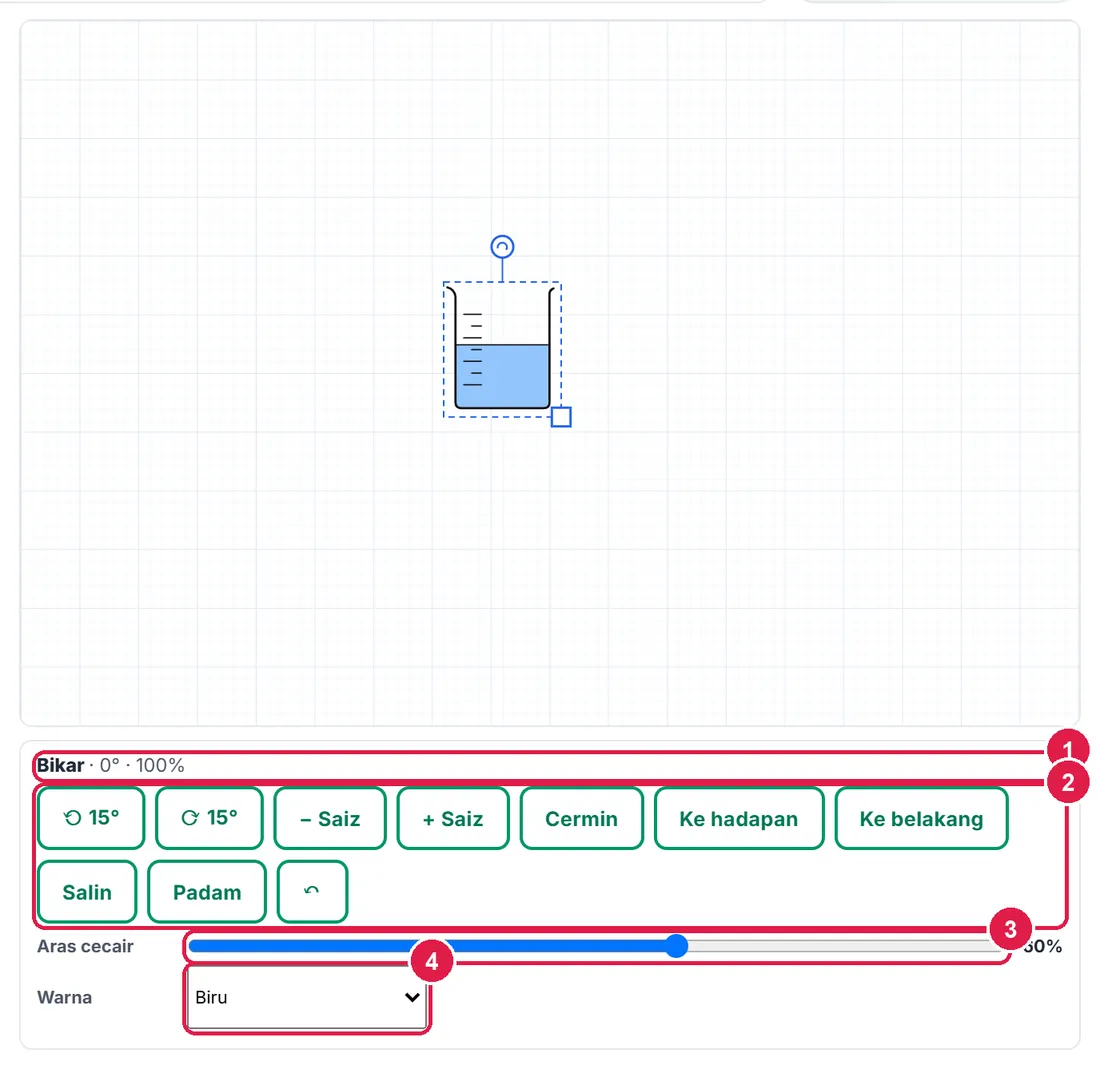

    Bikar dipilih pada kanvas dengan panel: putar, saiz, cermin, susun, salin, padam, aras cecair 60% dan warna biru.
    1. Nama item · putaran · saiz.
    2. Butang sunting.
    3. Aras cecair.
    4. Warna.

  3. Langkah 3 Muat templat contoh

    Lipatan Templat contoh: Penyulingan ringkas, Penurasan, Pemanasan air, Litar siri dan Litar selari — susunan lengkap dengan label. Templat menggantikan rajah semasa (dengan pengesahan). Semua bertanda Contoh — sahkan dengan buku teks / guru panitia.

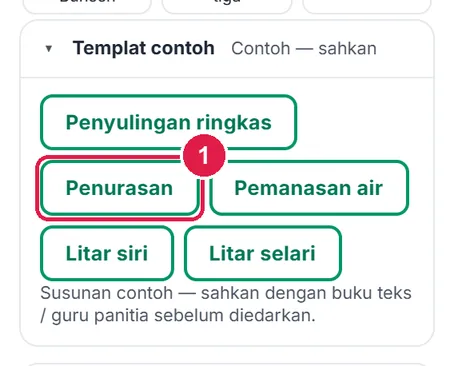

    Lipatan Templat contoh dengan butang Penurasan ditanda.
    1. Templat Penurasan.

  4. Langkah 4 Mod Label: pin label bernombor

    Pilih Label, kemudian ketik bahagian rajah untuk meletak pin label — titik, garis penunjuk dan teks, bernombor automatik (maksimum 20). Seret titik jingga (hujung penunjuk) atau segi empat (kedudukan teks). Taip teks dalam senarai di kiri; × memadam. Susun nombor (atas → bawah) menomborkan semula ikut kedudukan.

    Versi kosong: label diganti ( 1 ) atau Kotak kosong. Tanda Nombor pada versi lengkap jika mahu nombor juga pada versi berlabel.

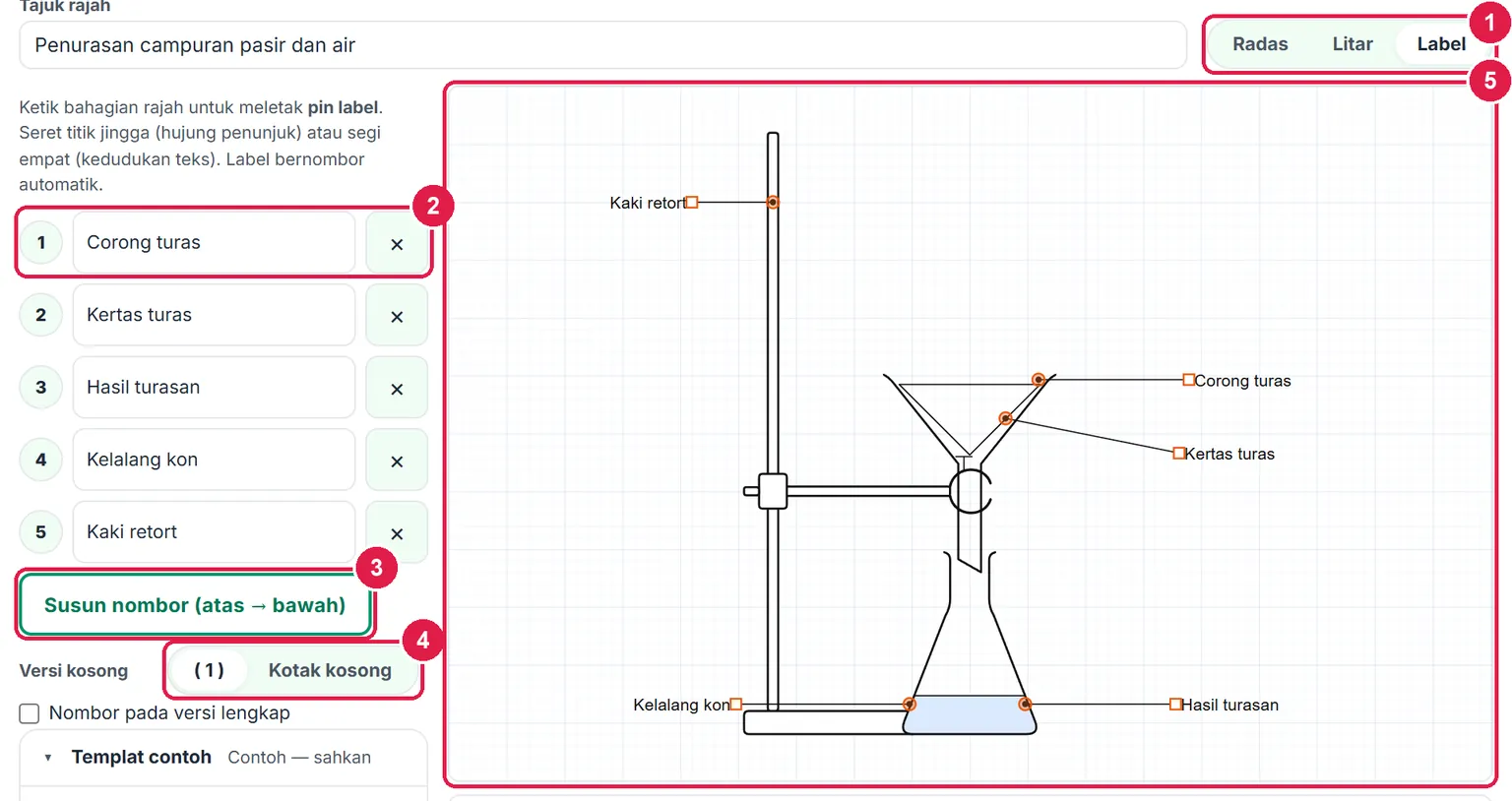

    Mod Label: lima label Penurasan dalam senarai, butang Susun nombor, gaya versi kosong dan rajah berlabel pada kanvas.
    1. Mod Label.
    2. Senarai label (teks · ×).
    3. Susun nombor.
    4. Gaya versi kosong.
    5. Rajah berlabel.

  5. Langkah 5 Jana lembaran: versi lengkap & versi kosong

    Tekan Jana lembaran. Segmen Versi lengkap (rajah berlabel + jadual label = skema) dan Versi kosong (murid) (label bernombor + baris Nama/Kelas, arahan dan ruang jawapan). Rajah disimpan automatik ke Rajah saya.

    Bar eksport: Muat turun PDF, Hantar ke Drive (Pro), Lagi ▾ — Word, Cetak, PDF terus, Kepala dokumen, PNG — versi lengkap / kosong, Aktiviti Portal Murid…, Salin sebagai baharu. Pilihan cetakan: Jadual label, Baris Nama/Kelas dan Arahan murid.

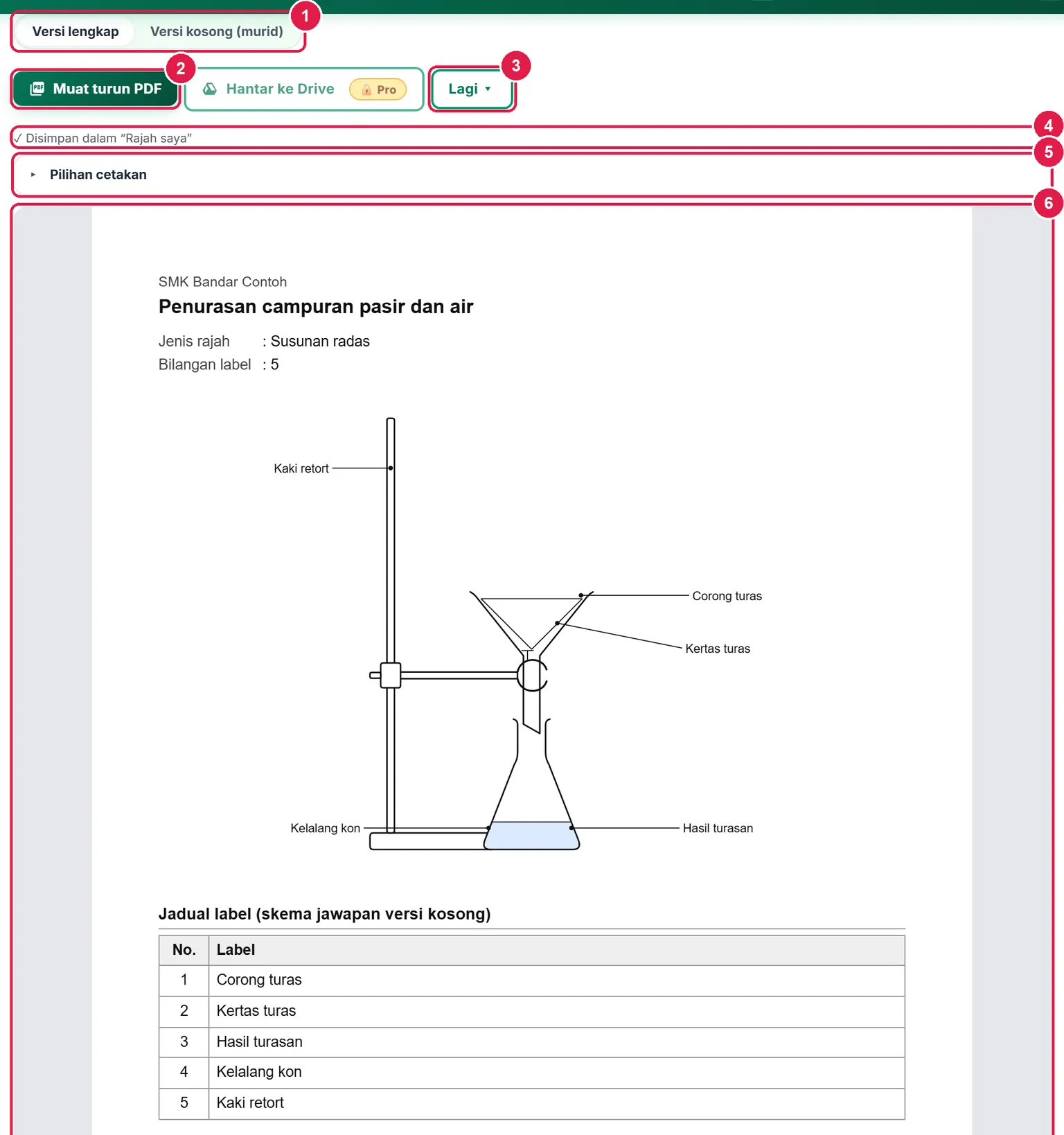

    Panel hasil: Versi lengkap/kosong, Muat turun PDF, Drive bertanda Pro, Lagi, status disimpan, Pilihan cetakan dan pratonton.
    1. Versi lengkap / kosong.
    2. Muat turun PDF.
    3. Lagi ▾.
    4. Disimpan dalam Rajah saya.
    5. Pilihan cetakan.
    6. Pratonton A4.

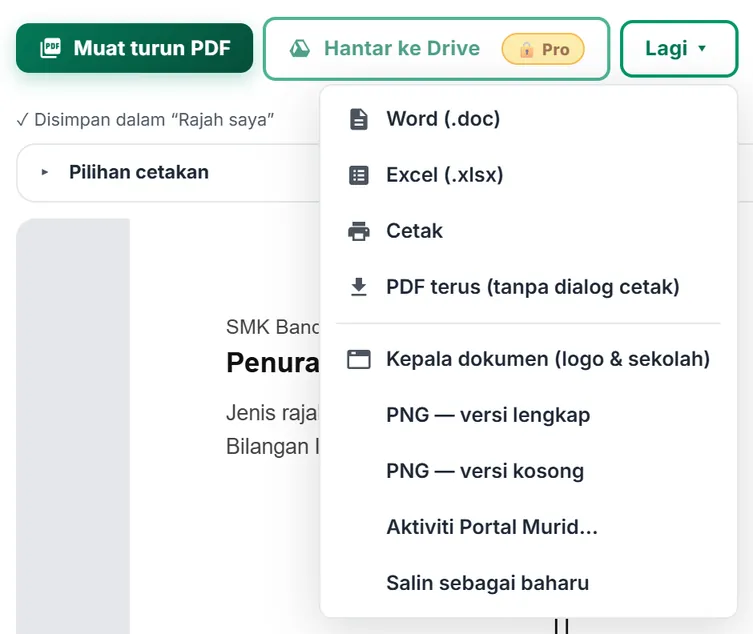

    Menu Lagi Studio Rajah STEM.

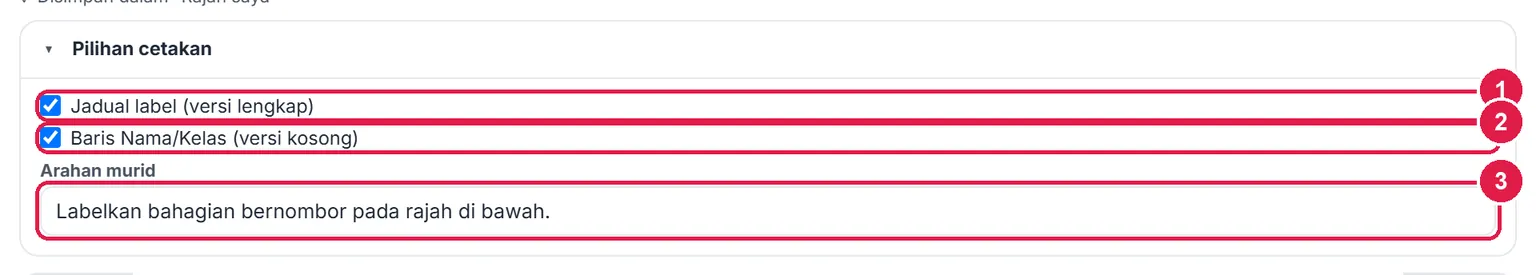

    Pilihan cetakan: Jadual label, Baris Nama/Kelas dan Arahan murid.
    1. Jadual label (versi lengkap).
    2. Baris Nama/Kelas (versi kosong).
    3. Arahan murid.

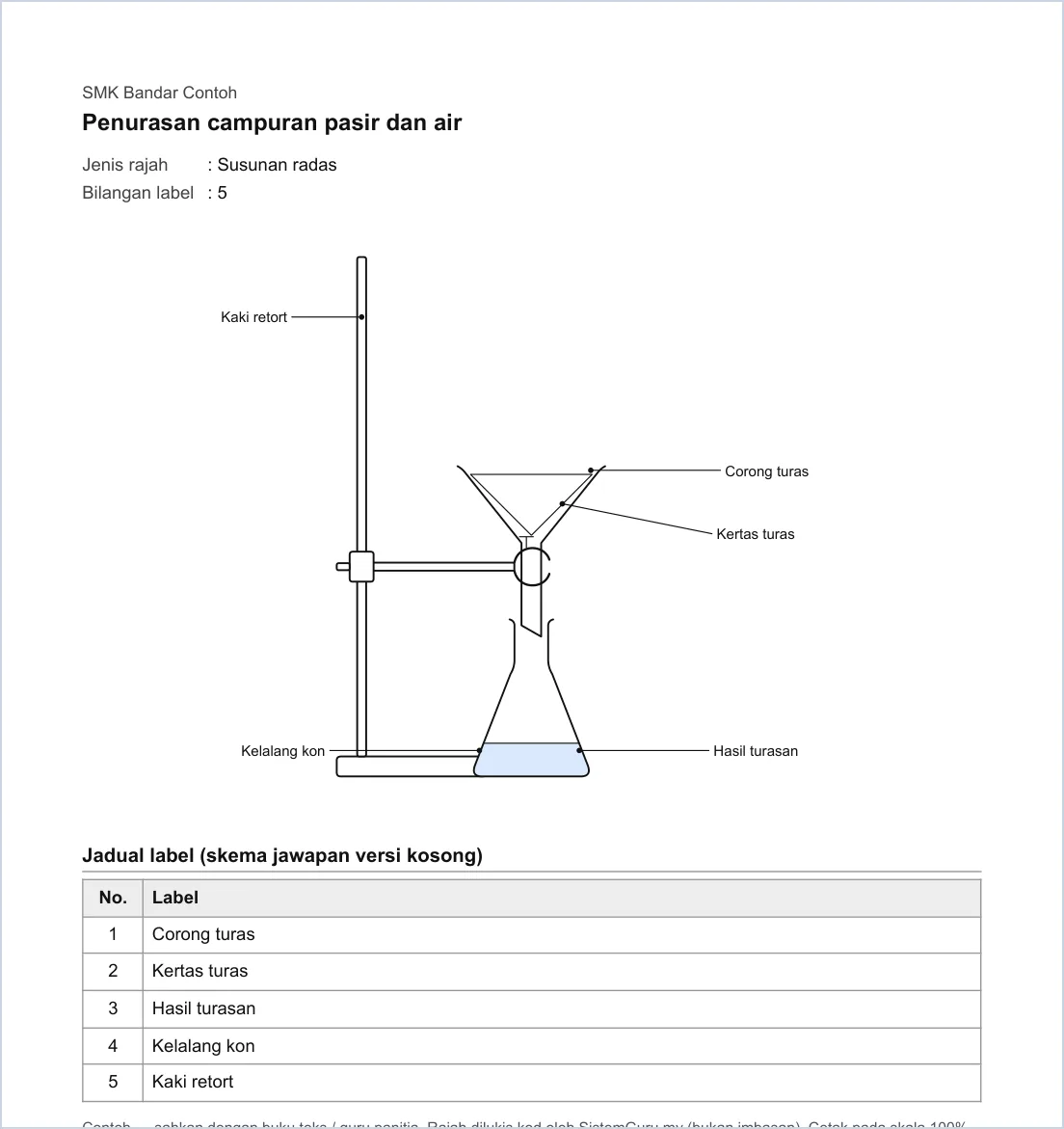

    PDF versi lengkap Penurasan dengan label dan jadual label.

    PDF versi lengkap (skema).

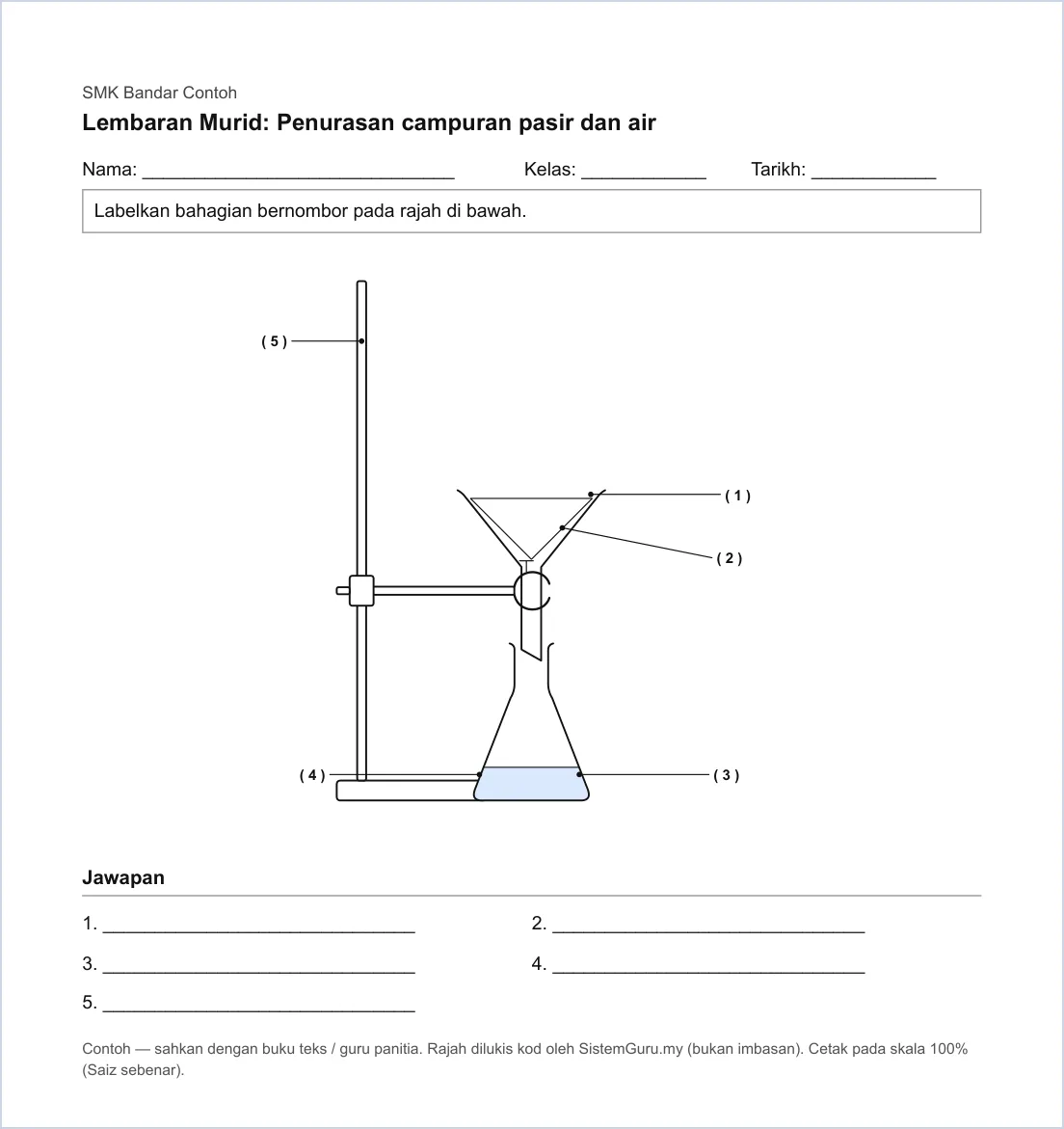

    PDF versi kosong murid dengan label bernombor dan ruang jawapan.

    PDF versi kosong (murid).

  6. Langkah 6 Aktiviti Portal Murid: labelkan rajah

    Lagi ▾ › Aktiviti Portal Murid…: pilih Subjek (Jadual Waktu), tambah Kad pengganggu (label salah, maks 10) dan tekan Hantar ke Portal Murid, kemudian pilih kelas. Murid melihat imej bernombor dan meletak kad label pada petak — ditanda automatik. Selepas dihantar, Lihat keputusan memaparkan betul / jumlah bagi setiap murid.

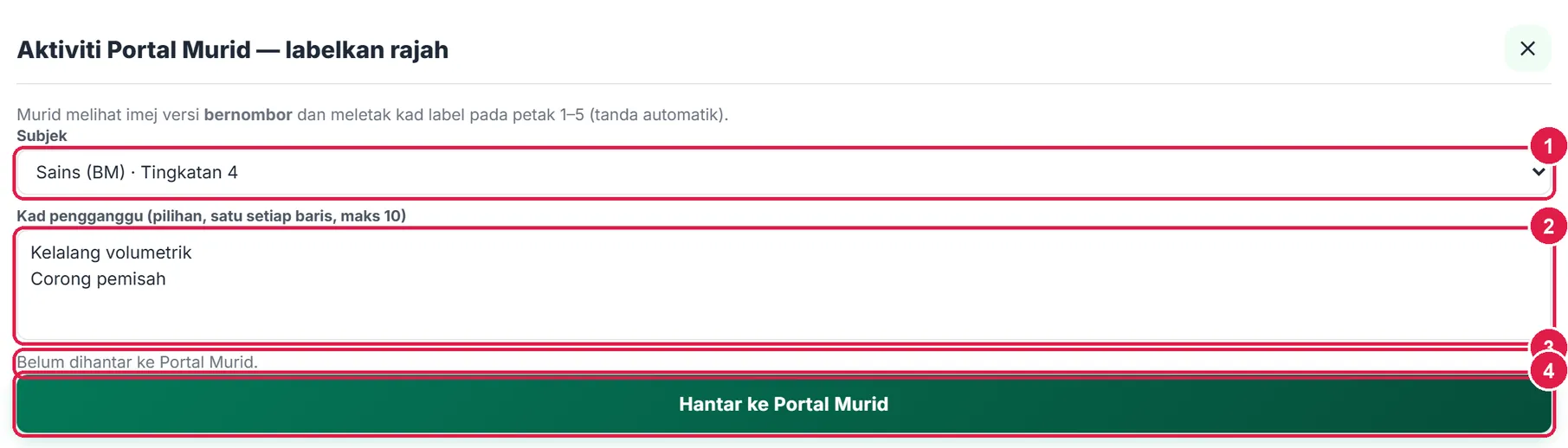

    Tetingkap Aktiviti Portal Murid: subjek Sains Tingkatan 4, dua kad pengganggu, status dan butang Hantar.
    1. Subjek.
    2. Kad pengganggu.
    3. Status.
    4. Hantar ke Portal Murid.

  7. Langkah 7 Mod Litar

    Pilih Litar: palet simbol piawai (sel, bateri, bekalan a.u./a.t., suis, mentol, perintang, reostat, ammeter, voltmeter, galvanometer, fius, diod, LED, kapasitor, motor, LDR, termistor …). Seret dari terminal hijau ke terminal lain untuk wayar ortogon (atau ketik dua terminal). Pilih wayar untuk Tukar lenturan atau padam. Simbol ikut buku teks KSSM — sahkan.

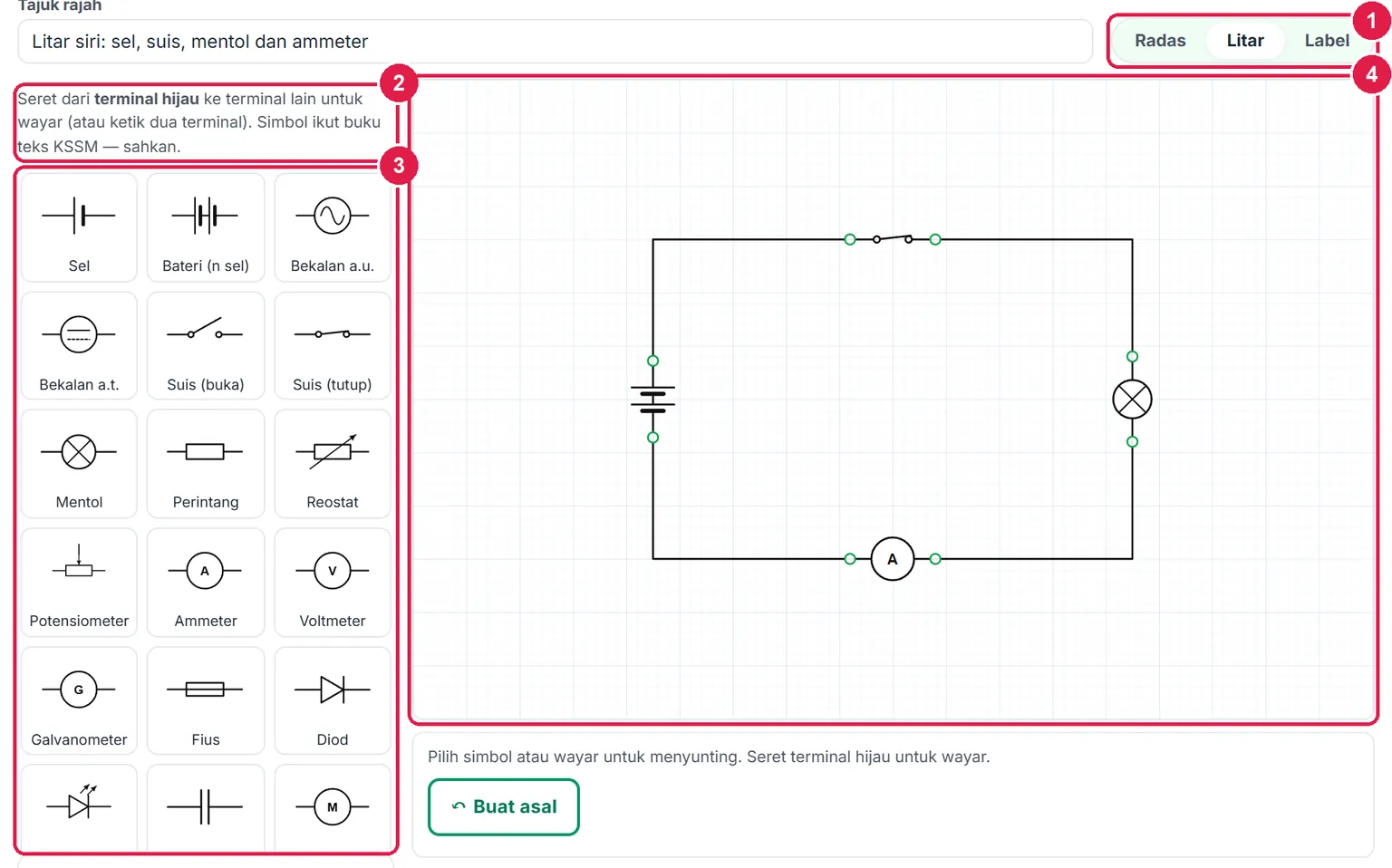

    Mod Litar: petua terminal hijau, palet simbol litar dan litar siri sel, suis, mentol dan ammeter pada kanvas.
    1. Mod Litar.
    2. Petua wayar.
    3. Palet simbol.
    4. Litar pada kanvas.

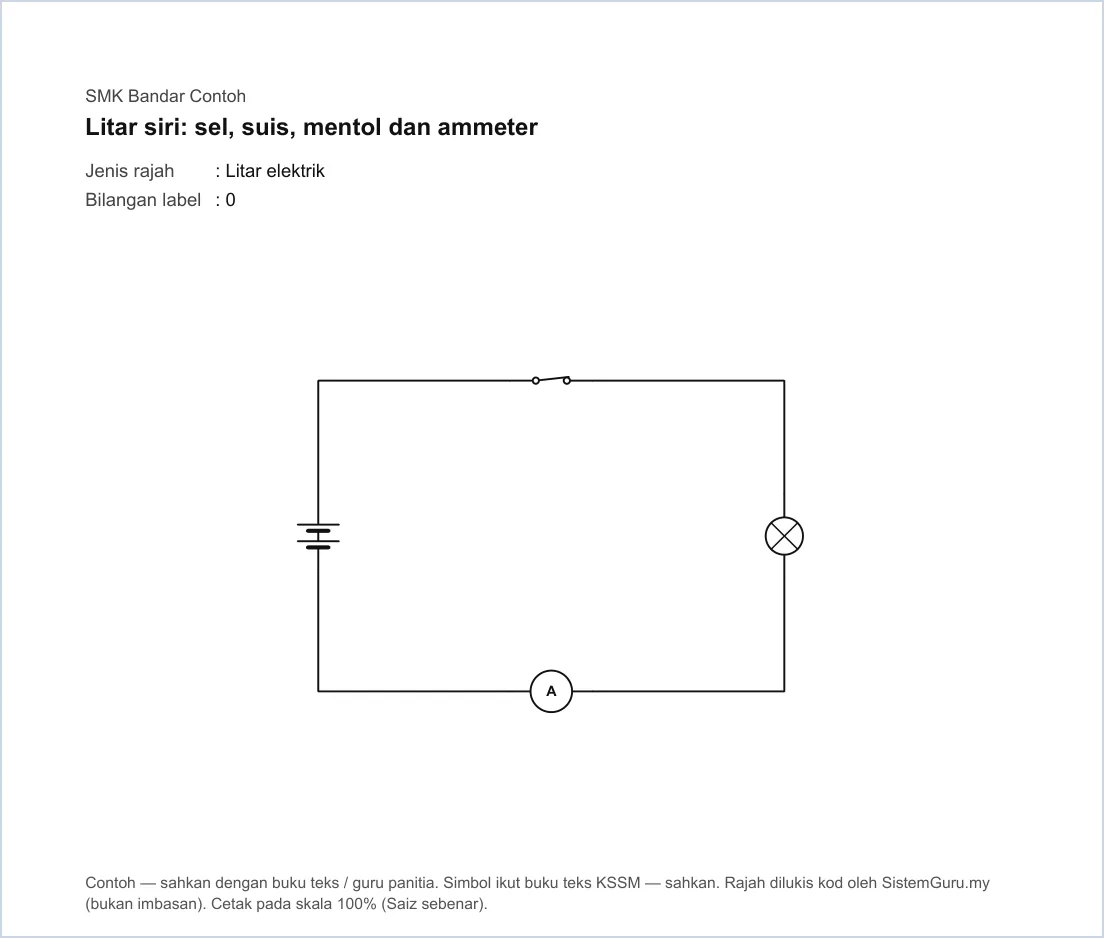

    PDF litar siri sel, suis, mentol dan ammeter.

    PDF rajah litar.

  8. Langkah 8 Rajah saya

    Rajah saya menyenaraikan 20 rajah terbaharu dalam akaun (Buka · Padam). Salin sebagai baharu (menu Lagi) membuat salinan untuk diubah suai. Pada Percuma, PDF bernota kaki dan Hantar ke Drive bertanda Pro.

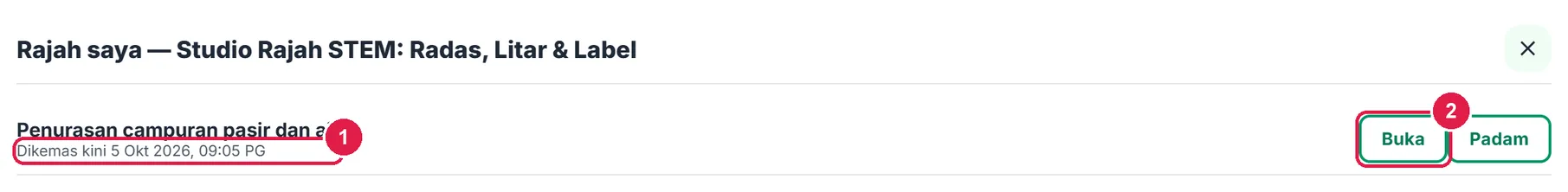

    Rajah saya: rajah Penurasan dikemas kini 5 Okt 2026, 09:05 PG.
    1. Masa kemas kini.
    2. Buka.

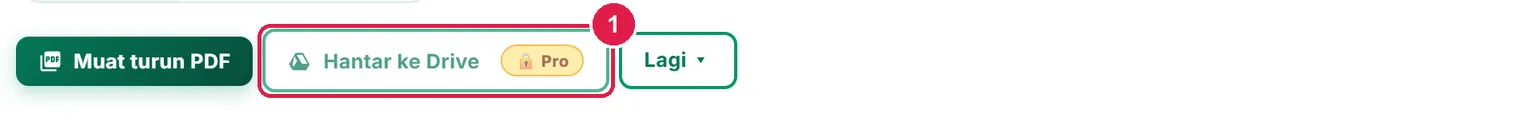

    Bar eksport Percuma dengan Hantar ke Drive bertanda Pro.
    1. Hantar ke Drive — Pro.

ProGoogle Drive

Nombor merah pada setiap gambar sepadan dengan senarai di bawahnya. Klik atau ketik gambar untuk melihatnya dalam saiz penuh.

  1. Langkah 1 Hantar ke Google Drive

    Hantar ke Drive menyimpan versi yang dipapar sebagai Google Doc (rajah → PNG) dalam SistemGuru.My/Tools/Studio Rajah STEM; hantaran seterusnya mengemas kini fail yang sama. PDF tanpa nota kaki.

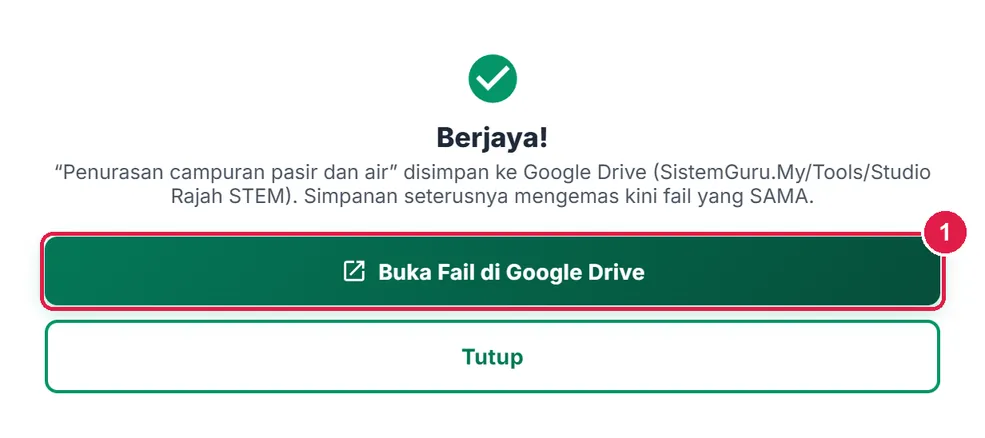

    Tetingkap Berjaya: rajah Penurasan disimpan ke Google Drive.
    1. Buka Fail di Google Drive.

UltraCiri Pro (tiada AI dalam tool ini)

Nombor merah pada setiap gambar sepadan dengan senarai di bawahnya. Klik atau ketik gambar untuk melihatnya dalam saiz penuh.

  1. Langkah 1 Sama seperti Pro

    Tool ini tidak memakai AI. Ultra mendapat ciri yang sama seperti Pro.

Maklumat penting

Betul vs Salah

Berdasarkan cara sebenar app berfungsi.

Betul

Semak setiap templat dengan buku teks sebelum diedar.

Salah

Mengedar templat tanpa semakan.

Sebab: Templat ialah susunan contoh; simbol dan label boleh berbeza ikut buku teks.

Betul

Pastikan setiap label unik bagi aktiviti Portal.

Salah

Dua label dengan teks sama.

Sebab: Tool menyekat hantaran — setiap kad mesti unik.

Betul

Cetak pada skala 100% (Saiz sebenar).

Salah

Memilih “Fit to page”.

Sebab: Kanvas dilukis dalam mm sebenar.

Betul

Gunakan versi kosong untuk murid dan versi lengkap sebagai skema.

Salah

Mengedar versi lengkap sebagai latihan.

Sebab: Versi lengkap mengandungi jawapan.

Soalan lazim

Boleh guna tanpa log masuk?

Tidak — log masuk (Percuma) diperlukan. Semua ciri kecuali Google Drive percuma.

Adakah radas dilukis daripada gambar internet?

Tidak. Semua radas dan simbol dilukis oleh kod sebagai garis hitam vektor — bebas hak cipta dan tajam pada PDF.

Bagaimana murid menjawab di Portal?

Murid melihat imej bernombor dan menyeret kad label ke petak; jawapan ditanda automatik. Lihat keputusan melalui Aktiviti Portal Murid › Lihat keputusan.

Boleh guna di telefon?

Boleh — kanvas menyokong sentuhan; palet diketik untuk meletak item di tengah.
